产品概述

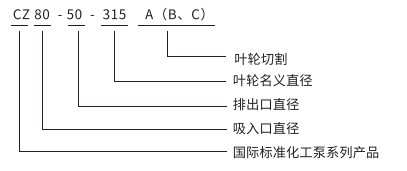

CZ系列国际标准化工泵是卧式、单级、单吸离心泵、产品符合DIN2456、ISO2858、GB5662-85标准、是标准化工泵的基本产品。产品执行标准：API610(第十版）、VDMA24297(重型）。适合输送低温或高温、中性或有腐蚀性、清洁或含有固体颗粒、有毒及易燃易爆的介质。主要用于化工、石油化工、炼钢厂、发电厂、造纸、食品、制糖等行业。
结构特点
泵体：采用底脚支撑结构；
叶轮：闭式、半开始、全开式叶轮，CZ系类泵轴向力主要由背叶片或平衡孔来平衡，残余轴向力由轴承承受。
泵盖：与密封压盖构成密封腔体，标准腔尺寸可配备各种密封型式。
轴封：根据工况不同，可采用填料密封，单端面机封、双单面机封、串联机封等形式
轴承：润滑方式为稀油润滑，由恒位油杯控制油位，确保轴承在良好润滑状态下工作。
轴：用轴套保护，防止介质直接与轴接触发生腐蚀，提高轴的使用寿命。
后拖式设计：可以不动泵的进出管路，即可维修，使用方便。

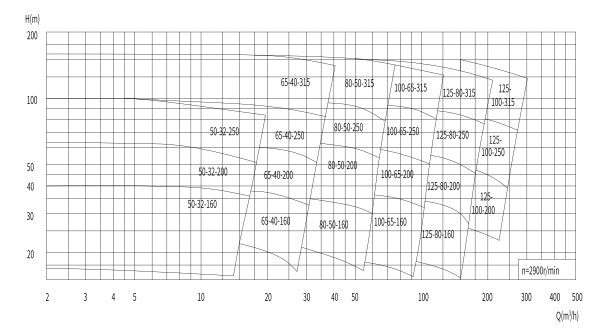

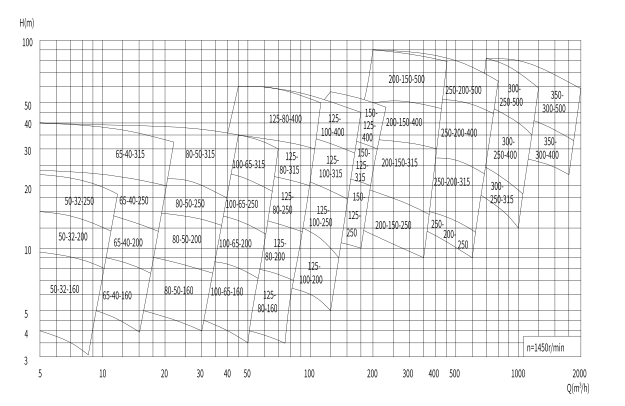

转速：2960r/min,1480r/min,

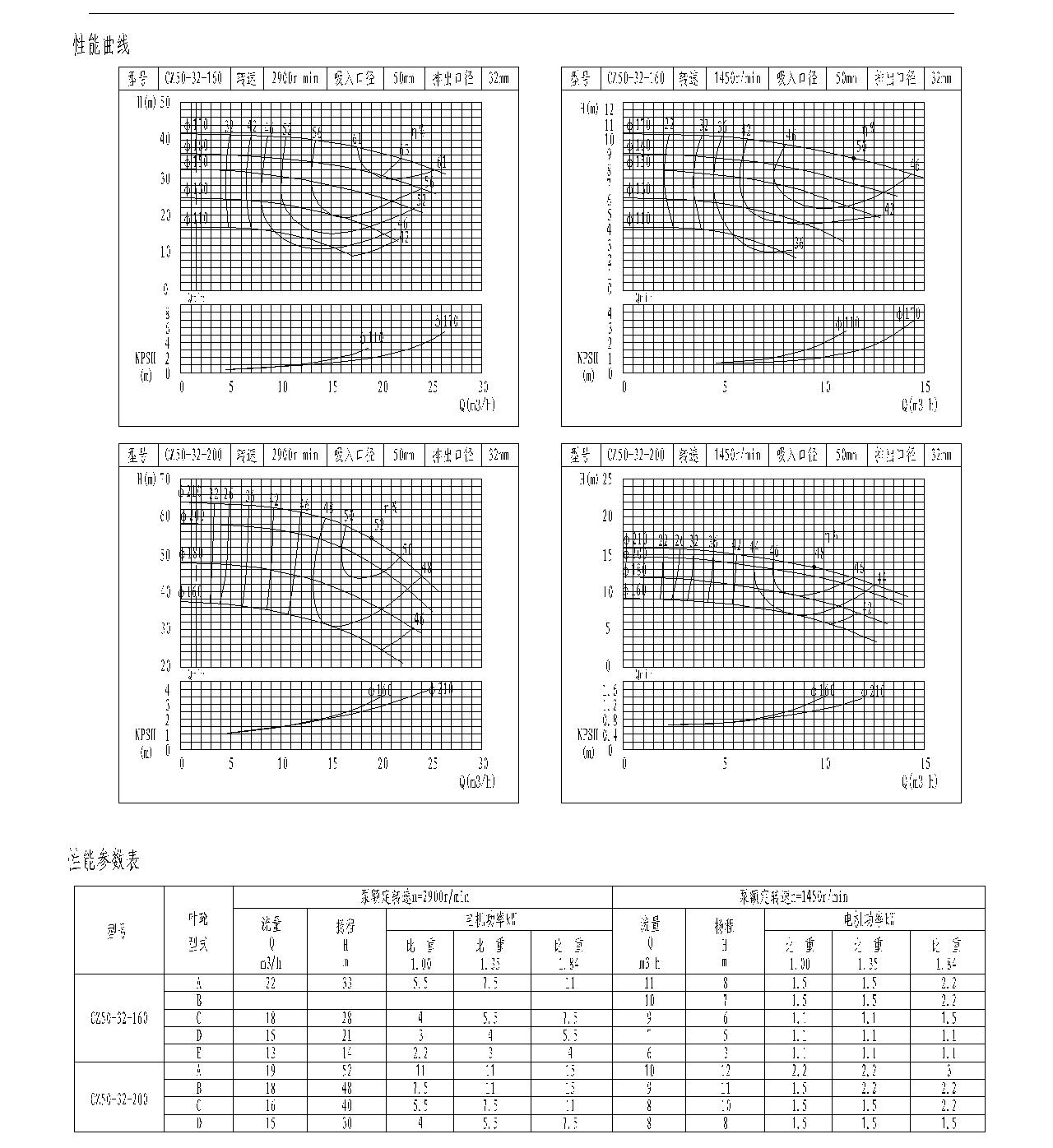

流量：2-2000³/h：扬程：H≤160m
工作温度：-40-- +260℃，
工作压力：≤2.5Mpa；
旋转方向：从驱动端看，泵按顺时针方向旋转
适合输送低温或高温、中性或有腐蚀性、清洁或含有固体颗料、有毒及易燃易爆的介质。主要用于化工、石油化工、炼钢厂、发电厂、造纸、纸浆及医药、食品、制糖等行业。
1．机泵机泵共轴，同心度好，振动小、噪音低、运行平稳。
2．ZLG立式进出口径相同且在同一中心水平线上，液体流动通畅、损失小，安装方便。
3．ZLW卧式为卧式结构，进出口口径相同，液体流动通畅、损失小，安装非常方便。
4．选用不同材质的铸件和密封，可输送清水、温水、热水及各种不同的液体介质。
5．采用Y2及YX3电机，配装国产优质轴承，启动转矩大，效率高，振动小、噪音低，运行可靠，使用寿命长。
6．合理选用机械密封材质，确保泵长期运行无泄漏，节约运行管理费用50% 以上。
7．采用进口机械密封、轴承时，产品可靠性较强。
|

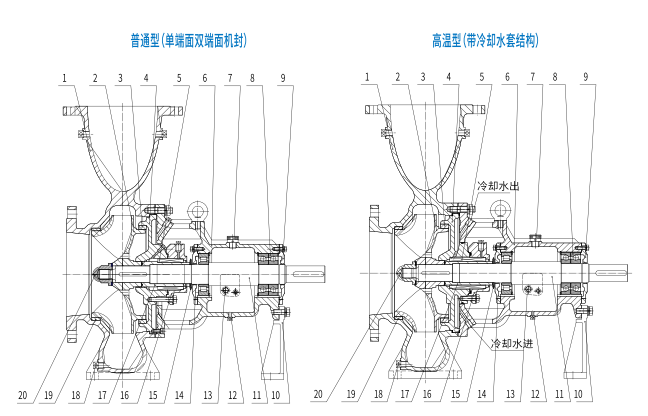

序号 No |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
名称 Name |
泵体 Pump body |
叶轮 Impeller |
泵盖口环 Pump cover mouth ring
|
泵盖 Pump cover |
机械密封 mechanical seal |
悬架 Suspension |
气孔盖Stomatal cover
|
|
序号 No |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
名称 Name |
轴承 bearing |
轴承前压盖 Bearing front cover |
悬架支架 Suspension bracket |
轴 Shaft |
放油塞 Oil drain plug |
油镜 Oil mirror
|
轴承后压盖 Bearing rear gland
|
|
序号 No |
15 |
16 |
17 |
18 |
19 |
20 |
|
|
名称 Name |
挡水圈 Seal circle |
密封端盖Sealing end cover |
轴套 Bushing |
放水螺塞 Drain plug
|
泵体口环Pump body mouth ring
|
叶轮螺母 Impeller nu |
|
