产品概述
该系列泵闭式、半开始叶轮采用平衡加耐磨环平衡轴向力，开始叶轮采用背叶片平衡轴向力。出口直径80mm以上泵设计成双蜗壳平衡径向力，确保了轴承的使用寿命和轴封处的扰度。轴承根据不同的工况采用圆柱滚子、圆锥滚子轴承配对，提高了轴承的使用寿命。
产品执行标准：API610(第十版）、VDMA24297(中型/严重标准。
ZA/ZAK/ZAG系类石油化工流程泵是卧式、单级、单吸、悬臂式离心泵，产品符合DIN24256、ISO2858、GB5662-85标准。
用途
主要用于炼油厂、石油化工、低温工程、采煤业、化学和普通工业流程、发电厂、大中型加热及空调装置，环保装置、海上工业和海水淡化工厂。
口径/Caliber：ф20-ф400mm
流量/Capacity：2~2600m³/h
扬程/Head：~250m
转速/Speed：1450~2900r/min
功率/Power：1.1~315KW
温度/Temperature：-80℃~350℃
材质/Material：不锈钢 Stainless Steel
介质温度Medium Temp.：-20℃
流量Flow Q=3.4-1000（m³/h）
扬程Lift Head H=3.7-128(m)
转速Rotation Speed n=1450-2900r/min)
泵的旋转方向：由电机方向往泵看为顺时针方向旋转。
该泵适合输送清洁或含有固体颗粒，低温或高温，中性或有腐蚀性的液体，对于输送各种温度的液态石油化工产品，各种温度和浓度的酸、碱、盐溶液和其他有腐蚀性的液体也适用。该型泵适用于石油的炼制、石油化工产品的精制、化学工业工程、电力工程、环保工程、海上工程、输油工程、供水供暖工程
|

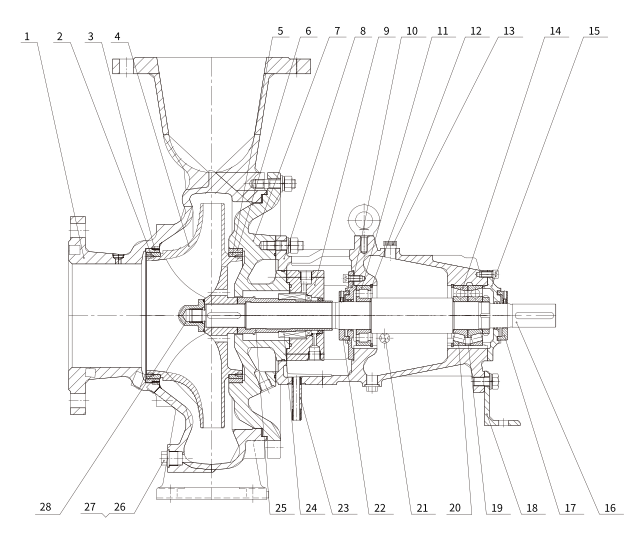

序号 No. |
名称 Name |
序号 No. |
名称 Name |
序号 No. |
名称 Name |
序号 No. |
名称 Name |
序号 No. |
名称 Name |
|
1 |
泵体 Pump body |
7 |
泵盖 Pump cover |
13 |
放气塞 |
19 |
轴承隔环 |
25 |
轴套 |
|
2 |
泵体口环 Pump body orifice ring |
8 |
轴承架 |
14 |
角接触球轴承 |
20 |
圆锥滚子轴承 |
26 |
螺塞 plug |
|
3 |
叶轮口环（前） Impeller orifice ring（front） |
9 |
密封压盖 |
15 |
轴承压盖（前） Gland of valveseal cover （behind） |
21 |
油位视窗 |
27 |
密封垫 Sealing gasket |
|
4 |
叶轮 |
10 |
轴承压盖（前） Gland of valveseal cover （front） |
16 |
轴 |
22 |
防尘盘（前） |
28 |
叶轮螺母 |
|
5 |
叶轮口环（后） Impeller orifice ring （behind） |
11 |
圆柱滚子轴承 cylindrical roller bearing |
17 |
防尘盘（后） |
23 |
排液管 |
|
|
|
6 |
泵盖口环 |
12 |
挡圈 |
18 |
支脚 |
24 |
机械密封 |
|
|
